一、使用范围

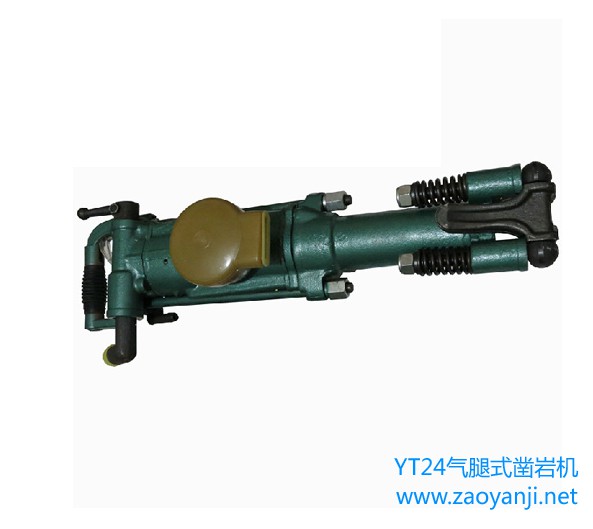

YT24型气腿式凿岩机是一种高效率的凿岩机械。它广泛应用于岩巷掘进及各种凿岩作业中钻凿爆破孔，是矿山、铁路、交通、水利建设等石方工程中的重要机器。

本机使用范围较广，适用在中硬或坚硬（f=8~18）岩石上钻凿水平或倾斜方向的炮孔，钻孔深度可达5米。本机即可以根据巷道断面大小与FT140BD型短气腿或FT140B型长气腿配套使用，也可装在钻车或钻架上工作。

为保证良好的润滑，本机配备有FY200B型油器。

二、技术规格

机器重量                                       24公斤

全    长                                       678毫米

缸    径                                       70毫米

活塞行程                                       70毫米

使用气压                                       0.4-0.63Mpa

冲击频率                                       ≥31Hz

耗气量                                         ≤66.7L/S

气管内径                                       19毫米

水管内径                                       13毫米

钎头尺寸                                       34-42毫米

钎尾规格                                       22×108±1毫米

FT140B型气腿：

气腿长度                                       1687毫米

推进行程                                       1250毫米

汽缸内径                                       60毫米

质    量                                       15.6千克

FT140BD型气腿：

气腿长度                                       1400毫米

推进行程                                       965毫米

汽缸内径                                       60毫米

质    量                                       13.9千克

FY200B型注油器

容油量                                         200毫升

三、使用与维护

  （一）使用注意事项：

     1、机器出厂前注有防锈油，使用前应拆洗干净，重新组装时配合表面应涂润滑油，方可使用。

2、连接气管时必须吹净管内杂物，以免杂物机内研损机件。

3、开动机器前，必须细心检查各操纵机构和运行部件是否装配正确可靠。注油器内要装满润滑油，并调节好油量。

4、机器工作结束，应先切断水源再轻运转片刻，吹净机内残余水滴，防止零件生锈。

5、常用的机器，应注意定期保养和维修。至少每周应检查一次，清除机内脏物，更换损坏和失效的零件......
